Teorie o funkci chladicí věže

Nejdůležitějším mechanismem je latentní teplo vypařování.

• Teplá voda přicházející z průmyslového procesu je rozstřikována nebo stéká přes výplň věže - chladicí systém (tzv. zkrápěcí povrch).
• Zde se dostává do kontaktu se vzduchem, který je buď přirozeně, nebo nuceně (pomocí ventilátorů) hnán věží.
• Při kontaktu se vzduchem se velmi malé množství vody odpaří (změní skupenství z kapalného na plynné – vodní páru).
• Pro vypaření vody je potřeba obrovské množství energie (latentní teplo vypařování). Tato energie je odebrána zbývající vodě, což vede k jejímu ochlazení.

Poznámka: Ochlazení se děje primárně odpařováním (cca 80–90% tepla), zbytek tvoří přenos tepla konvekcí (rozdíl teplot vzduchu a vody) a kondukcí.

1. Vstup teplé vody: Teplá voda z kondenzátoru, chladiče nebo jiného zdroje vstupuje do horní části věže.
2. Distribuce: Voda je distribučním systémem (potrubí s tryskami) rovnoměrně rozstříknuta na chladicí výplň.
3. Kontakt se vzduchem (výměna tepla):
   • Chladicí výplň (lamely, mřížky) zajišťuje maximalizaci plochy styku vody a vzduchu, čímž prodlužuje čas styku a zvyšuje účinnost odpařování a chlazení.

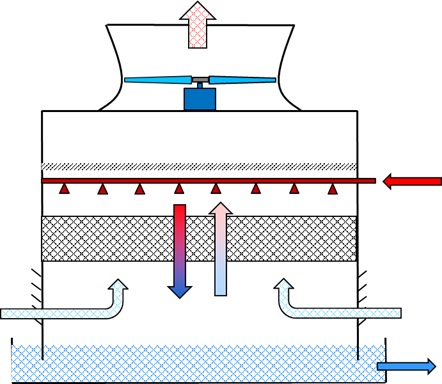

   • Vzduch proudí buď proti proudu vody (protiproudé chladicí věže), nebo kolmo k proudu vody (křížoproudé chladicí věže).
4. Odvod ohřátého vzduchu: Teplý a vlhký vzduch (obsahující vodní páru z odpařování) je odváděn do atmosféry, obvykle komínem nebo ventilátorem.
5. Sběr a recirkulace ochlazené vody: Ochlazená voda klesá dolů do sběrné nádrže (vany), odkud je čerpadly vedena zpět do průmyslového zařízení k dalšímu chlazení.
6. Doplňování vody (Make-up): Jelikož se část vody odpaří, musí se tato ztráta doplňovat čerstvou vodou (tzv. doplňková voda nebo make-up), aby byla zachována konstantní úroveň vody v okruhu.

Chladicí věže se dělí podle způsobu zajištění proudění vzduchu:

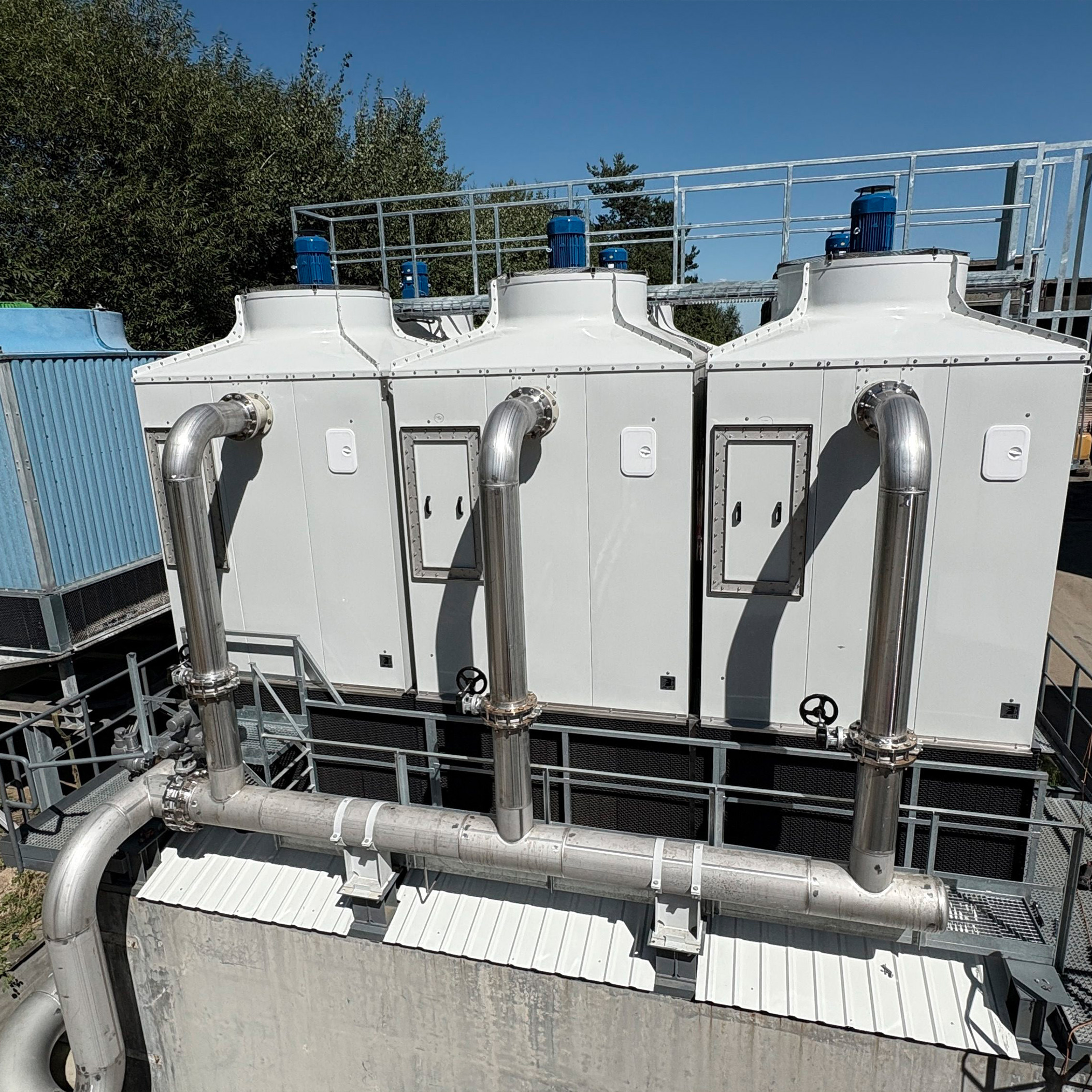

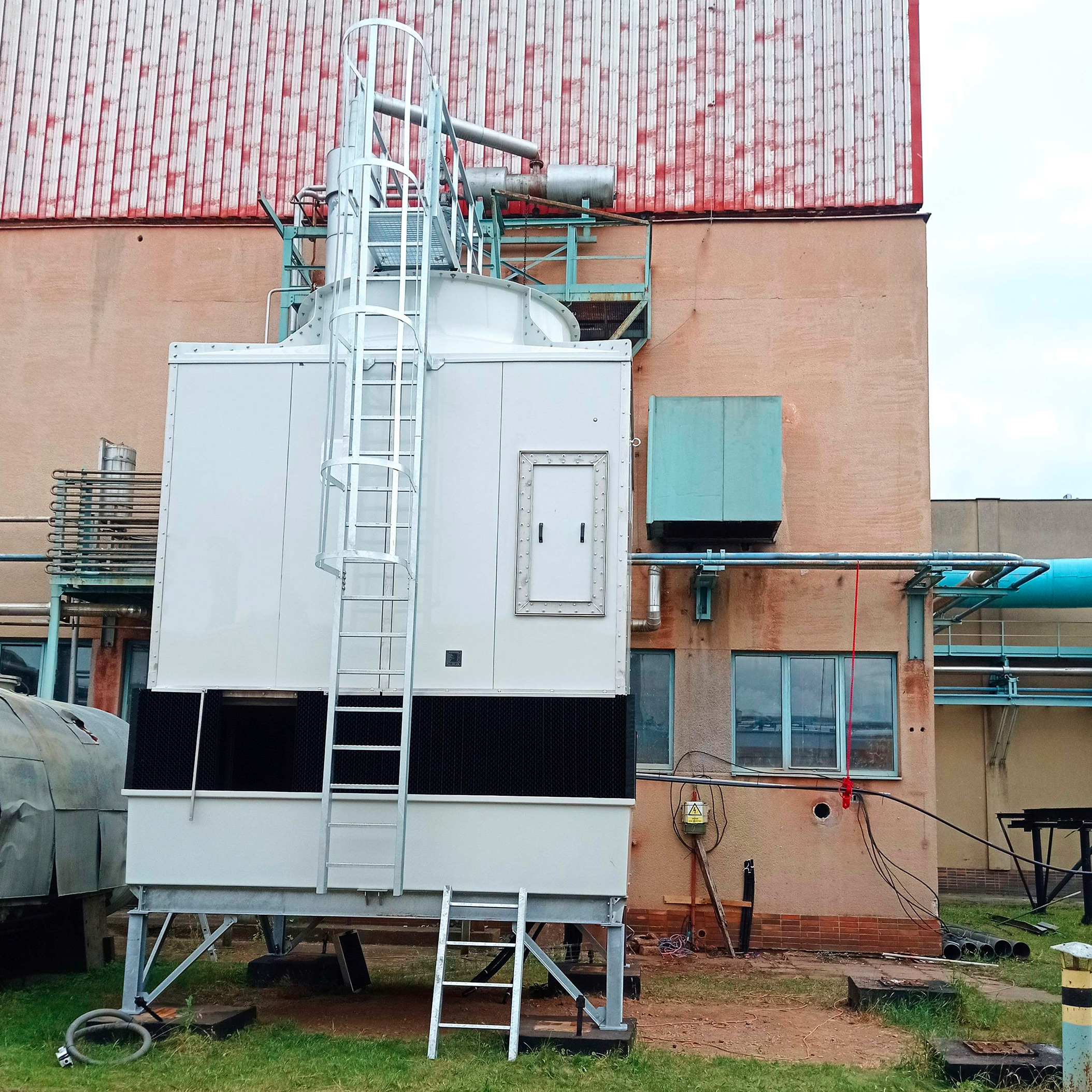

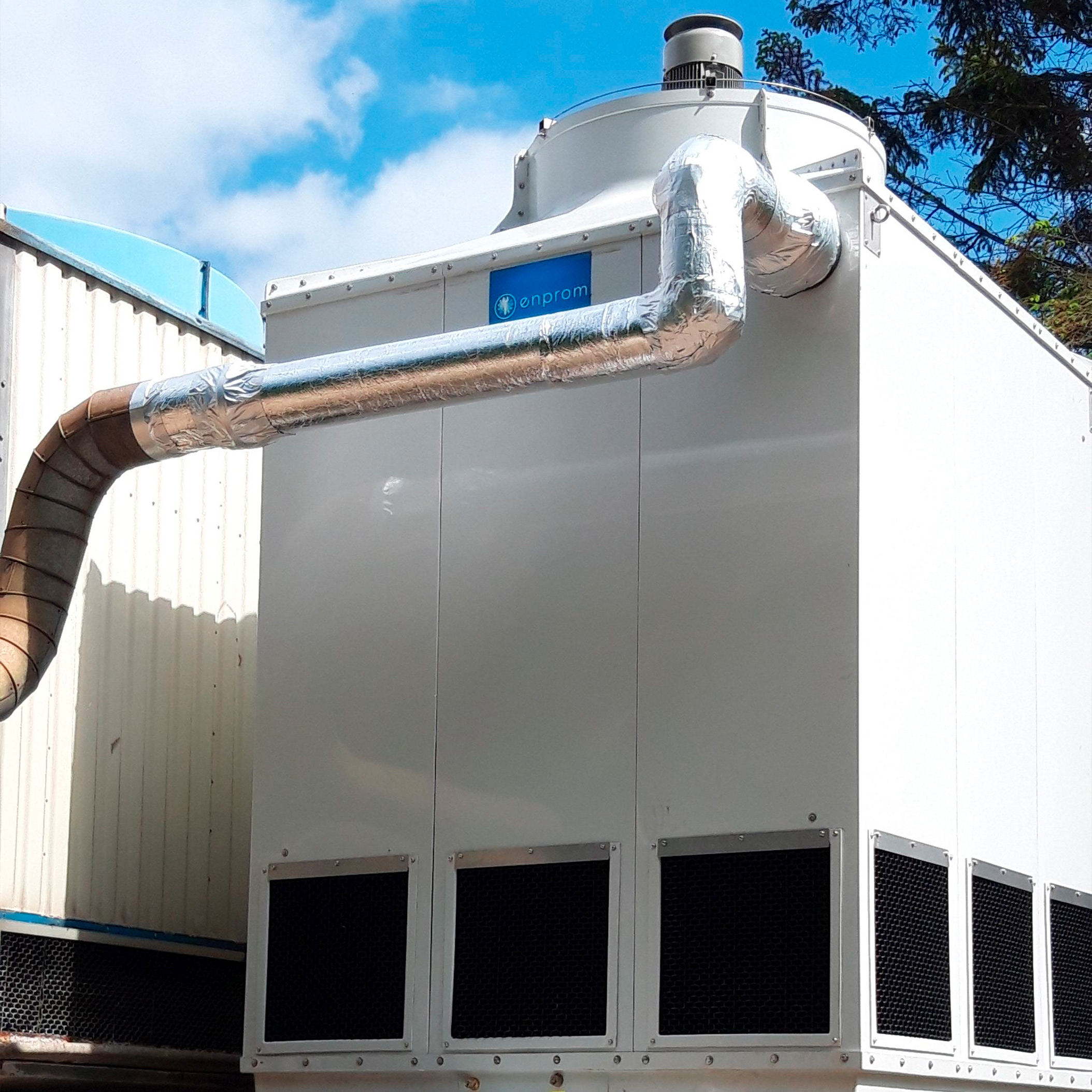

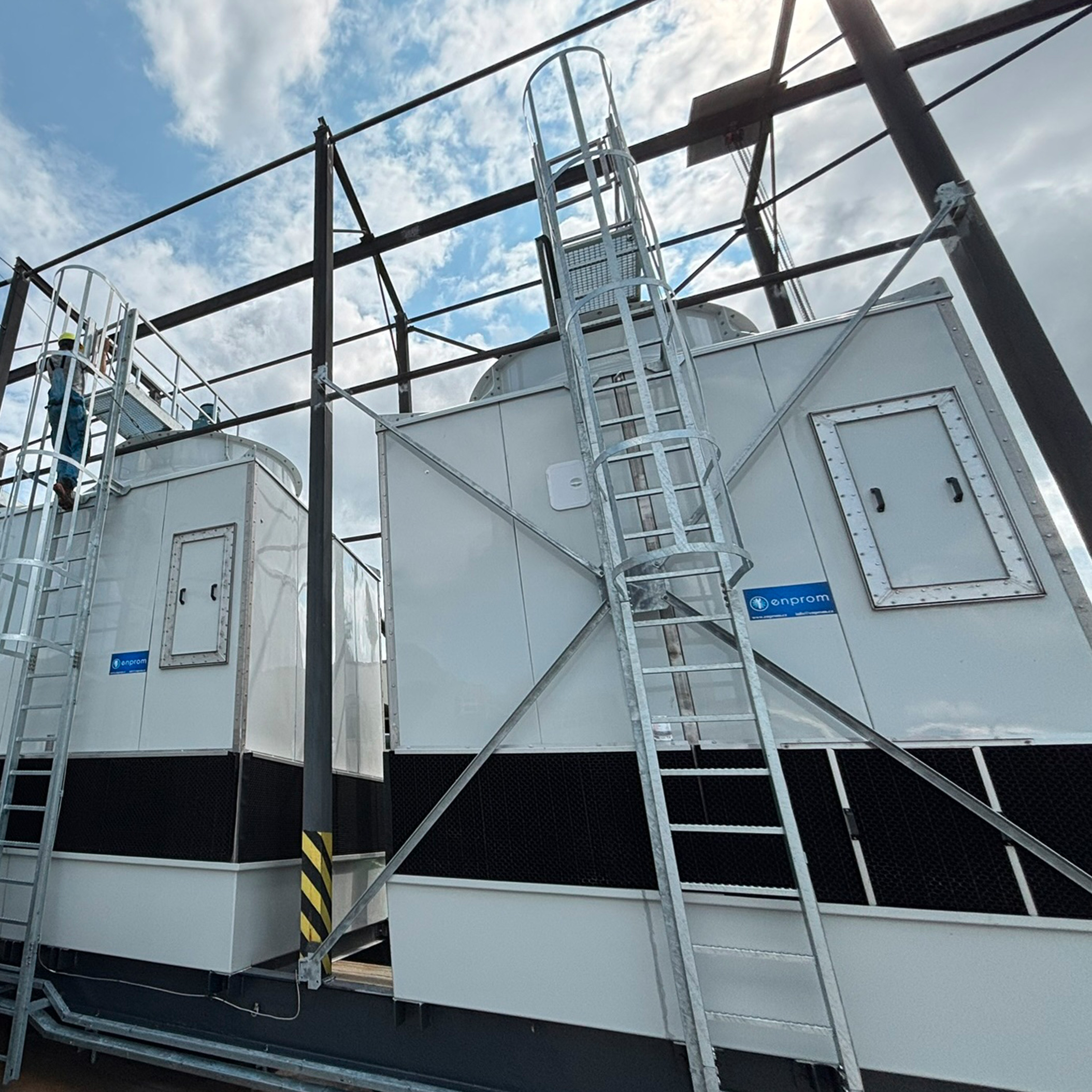

• 1. Mechanické chladicí věže (nucený tah)
  • Používají ventilátory k zajištění konstantního průtoku vzduchu.

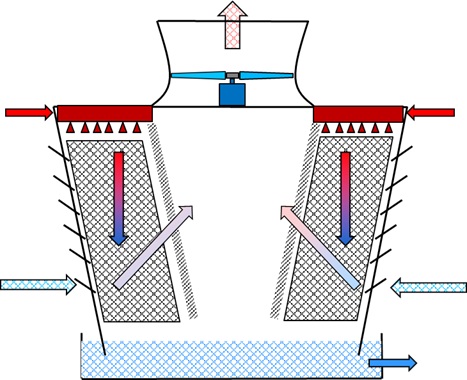

  • Rozlišujeme dva druhy věží: protiproudé a křížoproudé

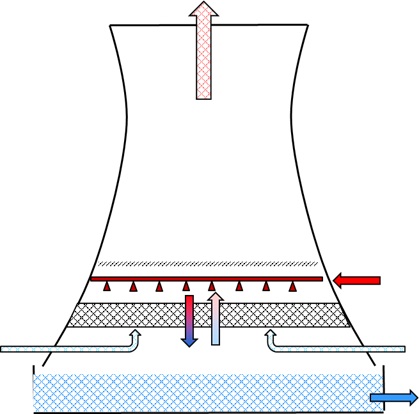

• 2. Chladicí věže s přirozeným tahem (přirozený tah)
  • Využívají komínový efekt (rozdíl hustoty teplého a studeného vzduchu).
  • Mají charakteristický, vysoký, hyperbolický tvar (velké betonové věže u elektráren), který napomáhá tvorbě tahu.
  • Nepotřebují ventilátory.

• Umožňují ochlazení vody až téměř na teplotu mokrého teploměru okolního vzduchu (teplota, kterou lze dosáhnout odpařováním).
• Jsou nezbytné pro efektivní provoz velkých průmyslových a energetických zařízení.

Chladicí okruh je systém potrubí, čerpadel a výměníků tepla, který slouží k odvádění odpadního tepla z průmyslového zařízení (např. kondenzátoru, reaktoru, stroje) a jeho následnému odevzdání do okolního prostředí (obvykle pomocí vzduchu nebo většího vodního zdroje).

Bez správně fungujícího chladicího okruhu by většina technologických procesů a elektráren nemohla efektivně pracovat.

Chladicí okruhy se dělí podle toho, zda je chladicí médium (voda) v kontaktu s okolní atmosférou:

A. Otevřený chladicí okruh (S odparem)

• Charakteristika: Voda je čerpána okruhem a teplo je odváděno především pomocí otevřené odpařovací chladicí věže. Voda v okruhu je v přímém kontaktu s atmosférou.
• Princip: Teplá voda je rozstřikována ve věži, kde se část odpaří, čímž ochladí zbytek vody.
• Provozní nároky: Neustálá potřeba doplňování vody (make-up) kvůli ztrátám odparem a potřebě odluhu (blowdown), aby se zabránilo hromadění minerálních solí. Vysoké riziko biologického znečištění (řasy, bakterie, Legionella).

B. Uzavřený chladicí okruh (Bez odparu)

• Charakteristika: Chladicí médium (obvykle voda nebo směs vody a glykolu) cirkuluje v uzavřeném systému a není v přímém kontaktu s okolním vzduchem.
• Princip: Teplo je odváděno pomocí výměníku tepla, kde chladicí médium předává teplo jinému médiu (vzduch nebo sekundární otevřený okruh).
• Provozní nároky: Ztráty vody jsou minimální. Okruh je dražší na instalaci, ale má nižší spotřebu vody a nižší riziko koroze a biologického znečištění, protože voda se nemusí neustále doplňovat a je ošetřena inhibitory.

C. Průtočný okruh

• Charakteristika: Voda je odebrána z velkého zdroje (řeka, jezero, moře), jednou použita k chlazení a ohřátá vrácena zpět do zdroje.
• Provozní nároky: Minimální, ale velmi závislý na dostupnosti a teplotě zdroje, často ekologicky regulován (limit teploty vypouštěné vody).

Kvalita vody je kritická pro dlouhodobý a efektivní provoz chladicích okruhů. Zanedbání úpravy vede k těmto problémům:

• Korozní problémy: Reakce vody s kovovými součástmi vede k poškození potrubí a výměníků.
• Tvorba úsad (vodní kámen): Zejména v otevřených okruzích, kde se voda odpařuje a koncentruje minerální soli (hlavně uhličitan vápenatý). Úsady tvoří izolační vrstvu, která snižuje účinnost přenosu tepla a zvyšuje spotřebu energie.
• Biologické znečištění (Biofilm): Tvorba slizkých povlaků mikroorganismů (řasy, bakterie), které způsobují korozi pod povlakem a ucpávají potrubí.

Hlavní metody úpravy vody:

• Inhibitory koroze: Chemické látky, které vytvářejí ochrannou vrstvu na kovovém povrchu.
• Stabilizátory tvrdosti (Dispergátory): Látky, které udržují minerální soli rozptýlené v kapalině, čímž brání tvorbě úsad.
• Biocidy: Chemické látky používané k hubení mikroorganismů a zamezení tvorby biofilmu.

Vedle cirkulace vody se pojem "chladicí okruh" používá i pro uzavřený okruh chladiva v chladicích jednotkách (chillery, klimatizace, ledničky).

• Princip: Využívá se změna skupenství chladiva (obvykle freony, čpavek) pro přenos tepla. Chladivo odebírá teplo ve výparníku (kde se vypařuje) a odevzdává ho v kondenzátoru (kde kondenzuje) za pomocí kompresoru.
• Teplonosné médium: V těchto systémech se často používá glykolová směs (nemrznoucí kapalina) jako sekundární médium pro rozvod chladu k odběrným místům, aby se zabránilo zamrznutí vody.

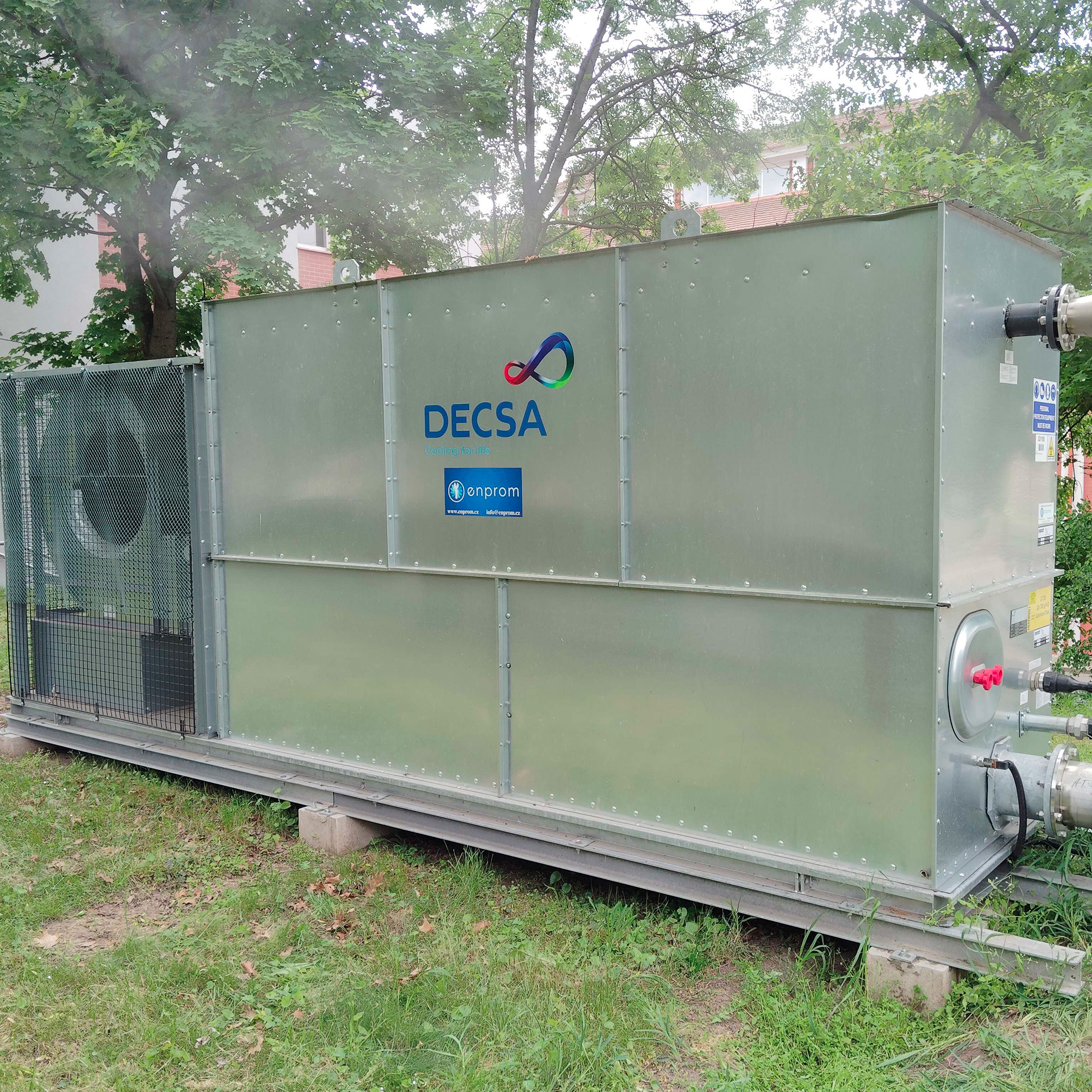

Hybridní chladicí věž (hybrid cooling towers)

Typ chladicí věže, která kombinuje principy mokrého (odpařovacího) a suchého chlazení. Stejně jako otevřená chladicí věž slouží k odvodu přebytečného tepla z technologických procesů.

Hlavní výhodou hybridních chladicích věží je:

1. Redukce parní vlečky: eliminace viditelného oblaku vodní páry, což snižuje spotřebu chladicí vody a omezuje námrazu v okolí věží.
2. Úspora vody: menší spotřeba doplňkové chladicí vody při režimu suchého chlazení.
3. Uzavřený okruh: chladicí médium (voda nebo glykol) je zcela odděleno od okolního vzduchu, což zabraňuje znečištění chladiva.

Princip funkce hybridní chladicí věže v různých režimech:

• Suchý režim: Horká voda proudí uzavřenými trubkovými výměníky, které jsou ochlazovány pouze proudem chladného vzduchu z ventilátorů. Nedochází ke sprchování vodou – nulový odpar.
• Mokrý režim: Při vyšších okolních teplotách vzduchu jsou uzavřené trubky sprchovány vodou.

Suché chladiče (dry coolers)

Suché chladiče jsou průmyslová zařízení určená k odvodu tepla z kapalin do okolního vzduchu. Fungují v uzavřeném okruhu, kde ohřátá procesní kapalina (nejčastěji voda nebo směs vody s glykolem) protéká trubkami lamelového výměníku, který je ochlazován proudem vzduchu z ventilátorů.

Typy konstrukcí:

• Horizontální / Vertikální: klasické ploché provedení instalované podle prostorových možností.
• Typ V / W: výměníky uspořádané do tvaru písmene V nebo W šetří místo na střeše či zemi a nabízejí vysoký výkon na malé zastavěné ploše.
• Zkosené (ke stěně): speciální konstrukce minimalizující požadavky na servisní prostor kolem jednotky.

Hlavní výhody jsou:

• Nulová spotřeba vody: na rozdíl od klasických chladicích věží nedochází k odpařování ani úniku pracovní kapaliny.
• Nízké provozní náklady: chlazení vzduchem představuje nejlevnější způsob odvodu odpadního tepla.
• Ekologický provoz: systém nevyžaduje chemickou úpravu vody a nehrozí riziko kontaminace bakteriemi Legionella.
• Využití pro Freecooling: v chladnějších měsících umožňují přímé chlazení budov či technologií venkovním vzduchem bez nutnosti spouštět energeticky náročné kompresorové chladicí jednotky (chillery).

Adiabatické předchlazení: V letních měsících, kdy teplota okolního vzduchu stoupá, může účinnost suchého chladiče klesat. Proto se pokročilé systémy doplňují o adiabatické skrápění. Před samotný výměník se v horkých dnech vstřikuje jemná vodní mlha. Voda se okamžitě odpaří, čímž se nasávaný vzduch ochladí ještě před kontaktem s lamelami. To umožňuje chladit kapalinu i na teploty nižší, než je aktuální teplota suchého okolního vzduchu.

Vzduchem chlazené kondenzátory (air cooled condensers)

Vzduchem chlazené kondenzátory (zkratka ACC z anglického Air-Cooled Condensers) jsou průmyslová zařízení, která přeměňují plynnou pracovní látku (nejčastěji vodní páru nebo chladivo) na kapalinu za využití okolního vzduchu.

Na rozdíl od vodou chlazených systémů nepotřebují stálý zdroj technologické vody, což z nich dělá ekologickou a flexibilní volbu pro elektrárny, spalovny odpadů, chemický průmysl a HVAC systémy.

Princip fungování

Zařízení pracuje na základě přenosu tepla přes stěny žebrovaných trubek:

• Vstup páry: Horká sycená pára vstupuje do horní části trubkového svazku.
• Chlazení vzduchem: Výkonné ventilátory vhánějí okolní atmosférický vzduch skrz žebrované trubky.
• Kondenzace: Pára uvnitř trubek předává své teplo vzduchu, ochlazuje se a kondenzuje na kapalinu.
• Odtok kondenzátu: Zkapalněné médium odtéká ze spodní části do sběrné nádrže k dalšímu využití.

Hlavní výhody a nevýhody vzduchem chlazených kondenzátorů

Konstrukční typy a uspořádání

• Uspořádání do tvaru písmene „A“ (A-frame): Nejčastější průmyslové řešení. Trubkové svazky svírají stříšku, pod kterou jsou umístěny ventilátory foukající vzduch směrem nahoru.
• Uspořádání do tvaru písmene „V“ (V-frame): Ventilátory jsou umístěny nahoře a nasávají vzduch skrz trubky pod nimi.
• Horizontální / Vertikální registry: Používají se u menších aplikací, jako jsou kompresorové chladicí jednotky nebo klimatizace.

Klíčové komponenty

• Žebrované trubky (Fin tubes): Klíčový prvek pro zvětšení teplosměnné plochy. Nejčastěji se používají oválné ocelové trubky s hliníkovým žebrováním.
• Ventilátory s pohonem: Obvykle velkoobjemové axiální ventilátory s elektromotorem a frekvenčním měničem pro regulaci otáček podle venkovní teploty.
• Ocelová nosná konstrukce: Masivní rámy, které drží kondenzátor vyvýšený nad zemí, aby byl zajištěn dostatečný přísun vzduchu.

V energetice plní vzduchem chlazené kondenzátory (ACC) klíčovou roli na konci parovodního cyklu. Jsou napojeny přímo na výstup z parní turbíny, kde zajišťují kondenzaci expandované vodní páry a udržují potřebné vakuum pro maximální účinnost turbíny.

Integrace ACC v parovodním okruhu

1. Výstup z turbíny: Zbytková vodní pára o nízkém tlaku a teplotě (kolem 35–60 °C) opouští turbínu.
2. Parní kolektor: Pára je vedena masivním potrubím do horní části ACC konstrukce.
3. Distribuce do sekcí: Pára se rozděluje do jednotlivých modulů ve tvaru písmene „A“.
4. Kondenzace za vakua: Kondenzát stéká do sběrného tanku a čerpadla ho unáší zpět přes napájecí nádrž do kotle.

Specifika provozu s vodní párou v energetice

• Udržování vakua: Kondenzací páry se radikálně zmenší její objem (cca 1600krát), což v systému přirozeně vytváří vakuum. Provozovatel však musí aktivně odsávat nekondenzující plyny (vzduch) pomocí ejektorů nebo vakuových čerpadel, jinak by vakuum kolabovalo a klesala účinnost turbíny.
• Vliv venkovní teploty: Účinnost bloku s ACC je silně závislá na počasí. V horkých letních dnech stoupá kondenzační tlak, což snižuje elektrický výkon turbíny (tzv. letní penalizace výkonu). Naopak v zimě je účinnost nejvyšší.
• Protimrazová ochrana: V zimních měsících hrozí zamrznutí kondenzátu v koncových částech trubek. Systémy jsou proto vybaveny reverzací chodu ventilátorů (pro odmrazování), sekčními uzávěry a frekvenčními měniči pro přesné řízení průtoku vzduchu.

Typické zapojení: Kondenzátor s protiproudým a souproudým uspořádáním

Aby se zabránilo hromadění nekondenzujících plynů a zamrzání, kombinuje se v energetice v jednom „A“ rámu:

• Souproudá sekce (K-sekce): Pára a kondenzát tečou trubkami dolů. Zde zkondenzuje cca 80–90 % páry.
• Protiproudá sekce (Dephlegmator / De-sekce): Zbytková pára stoupá zdola nahoru proti stékajícímu kondenzátu. Na samém vrcholu této sekce se odsávají nekondenzující plyny. Toto uspořádání čistí kondenzát od plynů a brání zamrzání.

Porovnání s chladicí věží (mokré chlazení)

Pro energetické bloky se volba mezi ACC a klasickou chladicí věží odvíjí od místních podmínek:

• Spotřeba vody: Klasická chladicí věž odpaří obrovské množství vody (cca 2–3 litry na každou vyrobenou kWh). ACC spotřebovává nulu.
• Účinnost bloku: Mokrá chladicí věž dokáže ochladit vodu blíže k teplotě vlhkého teploměru, což umožňuje dosáhnout hlubšího vakua a o 1,5 % až 4 % vyšší účinnosti turbíny než ACC.
• Povolení stavby: Získat povolení pro odběr tisíců kubíků vody z řeky pro mokrou věž je dnes v Evropě extrémně náročné. ACC tento problém zcela eliminuje.
